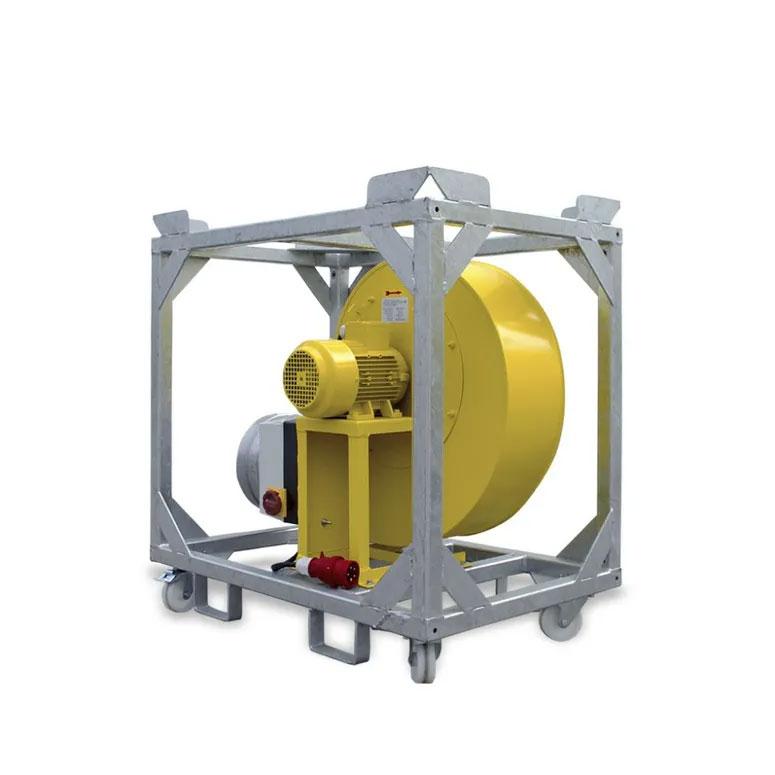

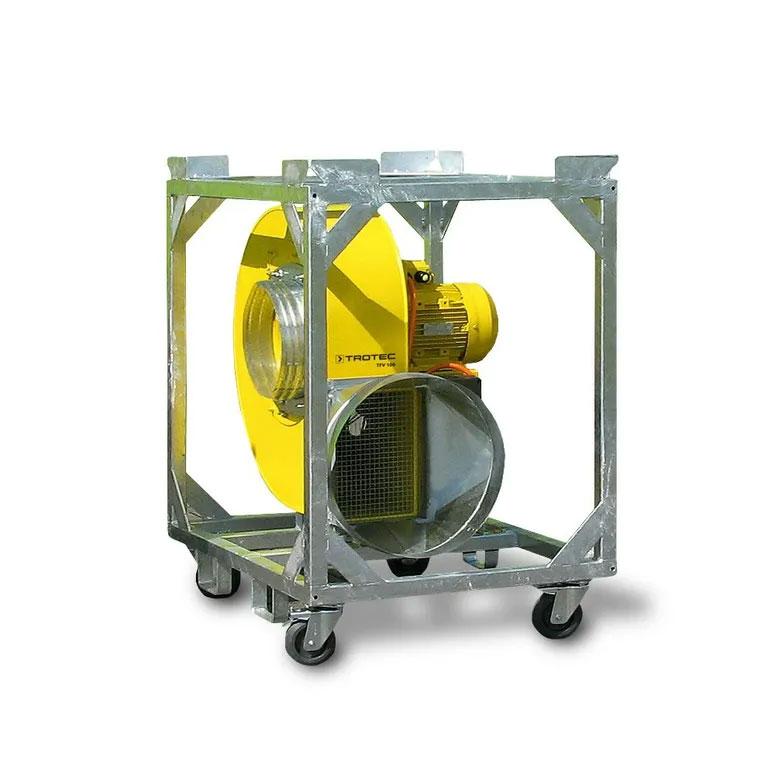

Location Ventilateur hautes performances électrique triphasé 4 000 m³/h TROTEC « TFV 100 »

Ventilation sous forte pression pour longues distances

Contrairement aux ventilateurs axiaux, le TFV 100 fonctionne selon un principe centrifuge, permettant de comprimer l’air et de le propulser efficacement dans des conduits. Cette technologie facilite le transport de l’air à travers plusieurs tuyaux raccordés, même sur de longues distances.

Le flux d’air reste stable, avec une pression constante adaptée aux installations nécessitant une ventilation soutenue.

Adapté aux environnements difficiles

Ce ventilateur convient aux interventions en milieux contraignants tels que les travaux en canalisations, opérations de soudage ou chantiers d’assainissement. Il reste performant même dans des environnements poussiéreux ou chargés en particules.

Construction robuste et durabilité

Le carter en acier avec revêtement haute résistance protège l’appareil contre les agressions extérieures. Sa conception permet une utilisation intensive dans des conditions difficiles.

Le moteur positionné hors du flux d’air limite l’exposition aux particules et contribue à préserver les performances dans le temps.

Compatibilité et flexibilité d’installation

Le TFV 100 peut être raccordé à des réseaux d’aspiration ou de soufflage, offrant une grande flexibilité d’utilisation. Une version antidéflagrante est également disponible pour les environnements spécifiques.

Le TFV 100 dispose d’un indice de protection IP55 limitant les infiltrations d’eau et de poussières. Le moteur positionné hors du flux d’air réduit l’exposition aux particules. Une version antidéflagrante est disponible pour les environnements à risques.

Débit d'air
Vitesse max - sortie libre	4 000 m³/h
Quantité d'air en cas de pression d'air
Valeurs	2 000 m³/h/2 020 Pa
Débit d'air
Sortie	De série
Aspirant	De série
Vitesse de l'air en sortie
Vitesse de sortie d'air	17 m/s
Vitesse du débit d'air	61,2 km/h
Ventilateur
Niveaux de ventilation	1
Pression d'air
Vitesse max	2 080 Pa
Température de l'air transporté
Température max de l'air transporté	80 °C
Conditions ambiantes
Plage de température min	-20°C
Plage de température max	40°C
Caractéristiques de sécurité
Indice de protection	IP55
Valeurs électriques
Raccordement au réseau	400 V - 50 Hz
Puissance absorbée	2,2 kW
Fusible recommandé	10 A
Courant nominal absorbé	7,8 A
Alimentation électrique
Fiche de contact	CEE 16 A
Raccord de tuyau
Embout d'aspiration/d'évacuation	Ø 300 mm
Valeurs acoustiques
Distance 1 m	87,5 dB(A)
Distance 3 m	81,5 dB(A)
Dimensions
Longueur (sans emballage)	960 mm
Largeur (sans emballage)	560 mm
Hauteur (sans emballage)	750 mm
Poids
Sans emballage	120 kg
Modèle de boîtier
Acier à revêtement poudré	De série
Mobilité
Grue	De série
Gerbeuse	De série

• Ventilation haute pression : adaptée aux longues distances.
• Technologie centrifuge : air comprimé et diffusé efficacement.
• Utilisation en milieux difficiles : poussières et environnements agressifs.
• Structure robuste : carter acier haute résistance.
• Indice de protection : IP55.
• Moteur externe : protection contre les particules.
• Raccordement possible : gaines d’aspiration et soufflage.
• Version ATEX disponible : adaptation aux environnements spécifiques.

Travaux en canalisations

Chantiers d’assainissement

Travaux de soudage

Industrie

Environnements poussiéreux

Réseaux de gaines

Espaces confinés
