Location Ventilateur hautes performances électrique triphasé 16 000 m³/h TROTEC « TFV 600 »

Transport d’air sur longues distances et forte pression

Le TFV 600 fonctionne selon un principe centrifuge permettant de comprimer l’air et de le propulser efficacement dans des réseaux étendus. Il assure un débit stable sur des distances pouvant atteindre 50 mètres, même en présence de plusieurs coudes.

Cette technologie permet de maintenir une pression continue, adaptée aux applications exigeantes.

Adapté aux environnements techniques et chantiers

Ce ventilateur est utilisé pour la ventilation de canalisations, tunnels, tuyauteries ou lors de travaux de soudage et de traitement de sols. Il reste performant dans les environnements chargés en poussières et en conditions difficiles.

Construction robuste et résistance accrue

Le carter en acier avec revêtement haute résistance permet une utilisation dans des environnements agressifs. Une version avec différents types d’acier est disponible selon les contraintes spécifiques.

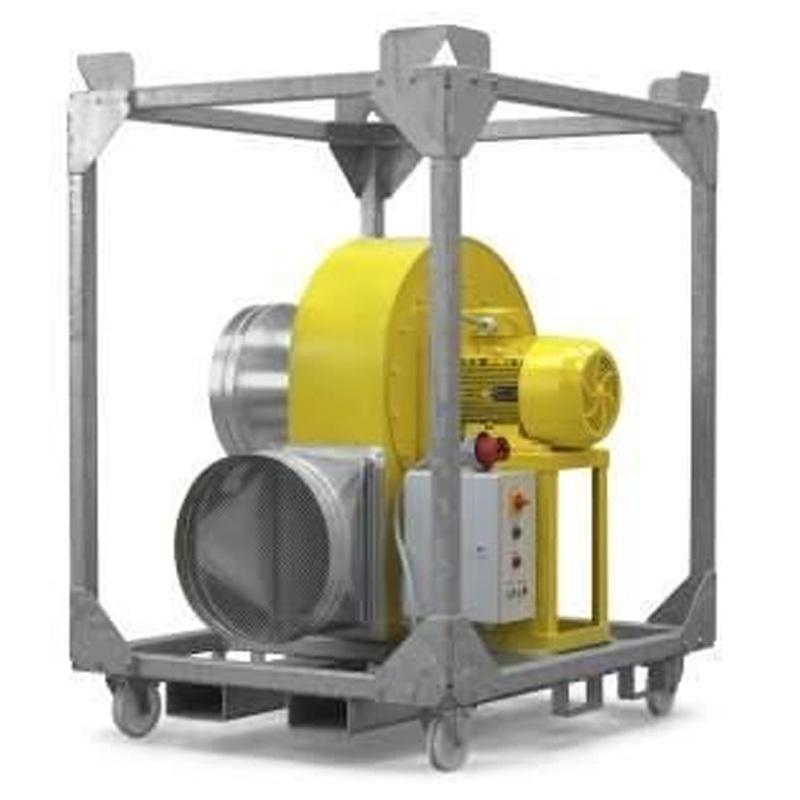

Le moteur positionné hors du flux d’air limite son exposition aux particules et contribue à la durabilité de l’ensemble.

Compatibilité et installation flexible

Le TFV 600 peut être raccordé à des réseaux d’aspiration et de soufflage. Il s’adapte aux installations nécessitant une ventilation longue distance avec forte pression.

Le TFV 600 dispose d’un indice de protection IP55 limitant les infiltrations d’eau et de poussières. Le moteur positionné hors du flux d’air réduit l’exposition aux particules. La commutation étoile-triangle assure un démarrage progressif limitant les contraintes électriques. Une version antidéflagrante est disponible pour les environnements à risques.

Débit d'air
Vitesse max - sortie libre	16 000 m³/h
Quantité d'air en cas de pression d'air
Valeurs	10 000 m³/h/4 000 Pa
Débit d'air
Sortie	De série
Aspirant	De série
Vitesse de l'air en sortie
Vitesse de sortie d'air	21 m/s
Vitesse du débit d'air	75,6 km/h
Ventilateur
Niveaux de ventilation	1
Pression d'air
Vitesse max	4 900 Pa
Température de l'air transporté
Température max de l'air transporté	80°C
Conditions ambiantes
Plage de température min	-20°C
Plage de température max	40°C
Caractéristiques de sécurité
Indice de protection	IP55
Valeurs électriques
Raccordement au réseau	400 V - 50 Hz
Puissance absorbée	18,5 kW
Fusible recommandé	32 A
Courant nominal absorbé	34 A
Alimentation électrique
Fiche de contact	CEE 63 A
Raccord de tuyau
Embout d'aspiration	Ø 515 mm
Embout d'évacuation	Ø 515 mm
Valeurs acoustiques
Distance 1 m	84 dB(A)
Distance 3 m	78 dB(A)
Dimensions
Longueur (sans emballage)	1 305 mm
Largeur (sans emballage)	1 250 mm
Hauteur (sans emballage)	1 170 mm
Poids
Sans emballage	233 kg
Modèle de boîtier
Acier à revêtement poudré	De série
Mobilité
Grue	De série
Gerbeuse	De série

• Ventilation haute pression : adaptée aux longues distances.
• Distance d’air : jusqu’à 50 mètres.
• Technologie centrifuge : air comprimé efficacement.
• Structure robuste : carter acier renforcé.
• Indice de protection : IP55.
• Utilisation en milieux difficiles : poussières et environnements agressifs.
• Moteur externe : protection contre les particules.
• Démarrage progressif : commutation étoile-triangle.

Travaux en canalisations

Tunnels

Chantiers

Travaux de soudage

Traitement de sols

Industrie

Réseaux de gaines

Environnements poussiéreux
